universel sans fil télécommande

Commandez le Modèle 1:
1 pièce KR2202 et 1 télécommande
Détails:
Module de commutateur récepteur (KR2202): 1 pièce avec coque en plastique
Télécommande: 1 pièce avec batterie

Télécommande Universel Sans Fil

Modèle de commande 2:
1 pièce KR2202-4 et 2 télécommandes
Détails:
Module de commutateur récepteur (KR2202): 1 pièce avec coque en plastique
Télécommande: 2 pièces avec batterie
Télécommande Universel Sans Fil
Modèle de commande 3:
1 pièce KR2202 et 3 télécommandes
Détails:
Module de commutateur récepteur (KR2202): 1 pièce avec coque en plastique
Télécommande: 3 pièces avec batterie
Télécommande Universel Sans Fil
Modèle de commande 4:
1 pièce KR2202-4 et 5 télécommandes
Détails:
Module de commutateur récepteur (KR2202-4): 1 pièce avec coque en plastique
Télécommande: 5 pièces avec batterie (KR2202 peut supporter 25 pièces de télécommande au maximum)
Télécommande Universel Sans Fil

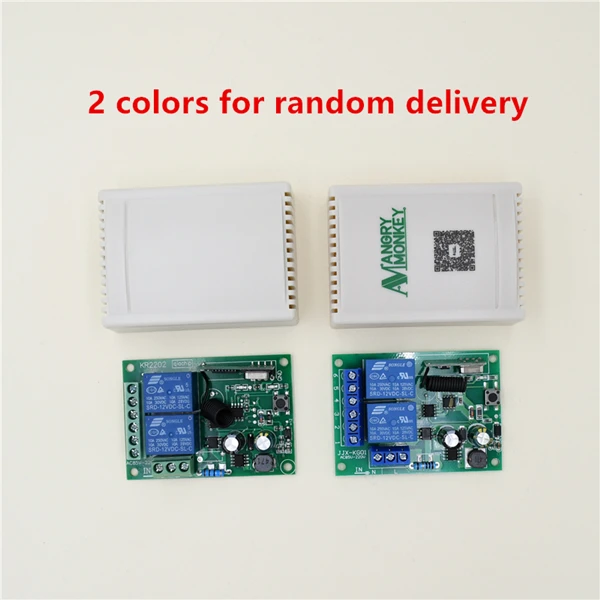

Remarque: deux caractères du bouton livraison aléatoire

Ou besoin de faire un commentaire lorsque vous passez la commande pour laquelle vous aimez

Télécommande Universel Sans Fil

La manière de la connexion de Circuit:
Veuillez Noter:La référence du Module de commutation du récepteur KR2202-4 avoir 2 modes de fonctionnement. Le signal de sortie a 2 niveaux de tension. Il a été décidé par l'entrée de la COM pin.

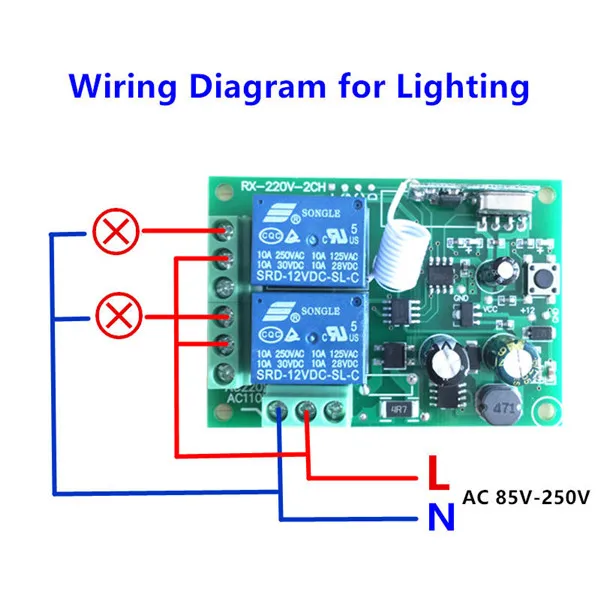

Mode DE SORTIE 1:
Connectez la COM à l'alimentation par AC 85-250 V, la broche de sortie créera un Signal AC 85-250 V. Veuillez vérifier le schéma ci-dessous pour une meilleure compréhension.
Télécommande Universel Sans Fil
Mode DE SORTIE 2:
Connectez la broche COM à toute autre alimentation supplémentaire, la sortie créera le même signal de tension que l'alimentation supplémentaire. Il peut s'agir de courant continu ou de courant alternatif. Décidé par l'alimentation supplémentaire.
Mais, veuillez noter: l'alimentation supplémentaire devrait être dans la gamme du Module de commutateur de récepteur-(DC5-12V, AC 85-250 V).
Veuillez vérifier le schéma ci-dessous pour une meilleure compréhension.
Télécommande Universel Sans Fil
Télécommande Universel Sans Fil

INFORMATIONS IMPORTANTES:
Vous pouvez faire correspondre la télécommande avec le module de commutation du récepteur (KR2202-4) en 2 modes.

Mode distant 1: Momentané/Jogging
Appuyez sur et maintenez une touche-> ON; relâchez la touche-> OFF
Détails:
Maintenez une clé, le canal correspondant fonctionne/allumé; puis relâchez votre doigt le canal tourne pour arrêter/éteindre.
Mode distant 2:  Bascule/verrouillage automatique
Appuyez sur une touche-> ON; appuyez de nouveau sur la même touche-> OFF
Détails:
Appuyez une fois sur une touche, le canal correspondant s'allume/s'allume;
Appuyez une fois de plus sur la même touche pour arrêter/éteindre le même canal.
Comment définir le mode à distance:

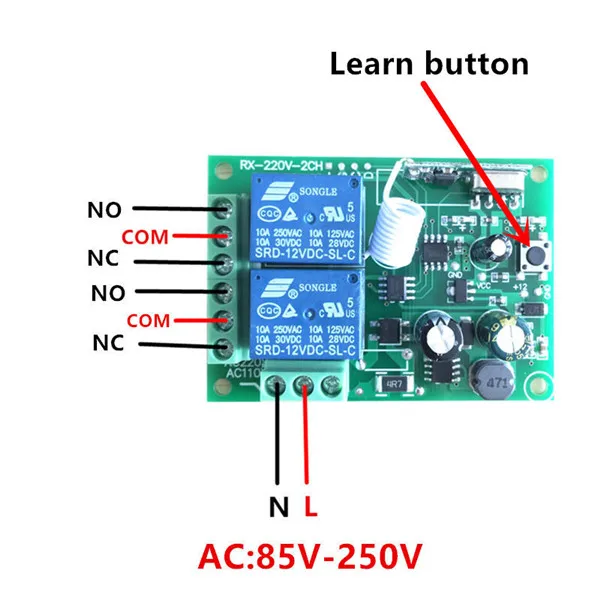

Veuillez trouver la clé d'apprentissage du Module de commutateur de récepteur en vérifiant la photo ci-dessous:
Télécommande Universel Sans Fil
 si vous voulez sélectionner le mode distant que vous aimez, veuillez supprimer les données existantes pour la première étape:
Comment  Supprimer les données des télécommandes existantes?
Appuyez sur la touche d'apprentissageSur le panneau de commutateur8Parfois, attendez que le indicateur LED sur la carte mère clignote et supprimez les données existantes avec succès. (Si le indicateur LED de la carte mère ne clignote pas, vérifiez l'état de la connexion d'alimentation et rendez-le correct et essayez plus de fois)

Comment  Définissez le Mode à distance:
1-Mode momentané/jogging:
ÉTAPE 1
Poussez et relâchez la clé d'apprentissageSur la carte du Module de commutation du récepteur RS2202-4UNE FOIS.

Attendez un moment, les indicateur LED sur le tableau serontÉteindre, Indiquant que vous êtes entré dans l'état d'apprentissage.
ÉTAPE 2
Appuyez et relâchez une clé (n'importe quelle clé que vous aimez)Sur votreTélécommande, Le indicateur LED sur la carte du Module de commutation du récepteur RS2202 clignotera puis s'éteindra en indiquant que la clé de la télécommande a été apprise.
ÉTAPE 3
Presse et communiqué l'autre toucheSur leTélécommande,Regarder la indicateur LED sur la carte du Module de commutateur récepteur RS2202 on et off à nouveau.
Attendez 3 secondes, le LED de bord s'allume à nouveau, indiquant que le système est prêt à l'emploi.

2-bascule/auto-verrouillage:
ÉTAPE 1
Poussez et relâchez la clé d'apprentissageSur la carte du Module de commutateur récepteur RS2202Deux fois.

Attendez un moment, le indicateur LED sur le tableau s'éteindra, indiquant que vous êtes entré dans l'état d'apprentissage.
ÉTAPE 2
Appuyez et relâchez une clé (n'importe quelle clé que vous aimez)Sur votreTélécommande, Le indicateur LED sur la carte du Module de commutation du récepteur RS2202 clignotera puis s'éteindra en indiquant que la clé de la télécommande a été apprise.
ÉTAPE 3
Presse et communiqué l'autre toucheSur leTélécommande, En regardant le indicateur LED sur la carte du Module de commutation du récepteur RS2202 à nouveau allumé et éteint.
Attendez 3 secondes, le LED de bord s'allume à nouveau, indiquant que le système est prêt à l'emploi.

Sur cette page de détails de produits, il y a une vidéo de démonstration disponible.
Vous pouvez également voir la vidéo à cette URL: Https://youtu.be/k06q76qthBw
SPÉCIFICATIONS produit:
L'électronique Caractère:
Puissance d'entrée: ca 85 V-250 V

Tension de sortie: décidée par l'entrée de broche COM

Courant de veille: <8.5MA

Fréquence RF: 433 M

Mode de fonctionnement RF: superhétérodyne

Recevoir la sensibilité:> 97 dbm

Distance de transmission: 20-50 mètres d'intérieur, 50-100 mètres dans l'espace ouvert

Mode de décodage: décodage logiciel MCU

Transmetteurs d'apprentissage: 1-20 transmetteurs

Prise en charge du type à distance: code d'apprentissage (1527)

Modes de commutation:

Les deux Momentané et À Bascule

Type de câblage: borne fixe

Sortie de commutateur: normalement ouvert et normalement fermé.

Dimension de PCB
(L, W, H)
35*30*18mm
1 3/8*1 3/16*11/16"
Broches fonctions:
NO: normalement ouvert

COM:
NC: fermeture normale

BUyer montrent:

Télécommande Universel Sans Fil

** Remarque **
Les émetteurs à deux boutons ne peuvent être utilisés que comme bascule ou momentané. Un mode par transmetteur à 2 boutons.
Si vous utilisez une télécommande avec quatre touches (ou plusieurs télécommandes avec quatre touches), vous pouvez utiliser le mode à distance 3.
Mode distant 3:    Verrouillage/Inter-verrouillage

Appuyez sur une touche une fois-> ON; appuyez sur une autre touche une fois-> OFF
